အလွန်သေးငယ်သော IQ မော်ဂျူလာ ဘက်လိုက်မှု ထိန်းချုပ်ကိရိယာ အလိုအလျောက် ဘက်လိုက်မှု ထိန်းချုပ်ကိရိယာ
အင်္ဂါရပ်
•IQ မော်ဂျူလာများအတွက် ဘက်လိုက်မှုသုံးခု ပေးပါသည်။ မော်ဂျူလာပုံစံသည် မသက်ဆိုင်ပါ။
•QPSK၊ QAM၊ OFDM၊ SSB အတည်ပြုပြီး
• ပလပ်ထိုးပြီး ကစားနိုင်သည်-
ကိုယ်တိုင်ချိန်ညှိစရာမလိုဘဲ အရာအားလုံး အလိုအလျောက်လုပ်ဆောင်ပေးသည်
•I, Q လက်မောင်းများ- Peak နှင့် Null မုဒ်များကို ထိန်းချုပ်နိုင်သည် မြင့်မားသော extinction ratio- 50dB max1
•P လက်မောင်း- Q+ နှင့် Q- မုဒ်များကို ထိန်းချုပ်နိုင်သည်။ တိကျမှု- ± 2◦
• နိမ့်သောပရိုဖိုင်: ၄၀ မီလီမီတာ (အနံ) × ၂၈ မီလီမီတာ (အနက်) × ၈ မီလီမီတာ (အမြင့်)
• မြင့်မားသောတည်ငြိမ်မှု- အပြည့်အဝဒစ်ဂျစ်တယ်အကောင်အထည်ဖော်မှု အသုံးပြုရလွယ်ကူခြင်း-
• mini jumper ဖြင့် manual လည်ပတ်မှု UART2 မှတစ်ဆင့် ပြောင်းလွယ်ပြင်လွယ်ရှိသော OEM လည်ပတ်မှုများ
•ဘက်လိုက်ဗို့အားများ ပေးစွမ်းရန် မုဒ်နှစ်ခု- က။ အလိုအလျောက်ဘက်လိုက်မှုထိန်းချုပ်မှု ခ။ အသုံးပြုသူသတ်မှတ်ထားသောဘက်လိုက်မှုဗို့အား
လျှောက်လွှာ
•LiNbO3 နှင့် အခြား IQ မော်ဂျူလာများ
•QPSK၊ QAM၊ OFDM၊ SSB နှင့် စသည်တို့
• ညီညွတ်သော ဂီယာ
စွမ်းဆောင်ရည်

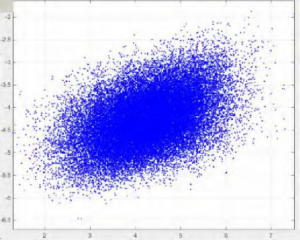

ပုံ ၁။ ကြယ်စု (ထိန်းချုပ်ကိရိယာမပါဘဲ)
ပုံ ၂။ QPSK Constellation (ထိန်းချုပ်ကိရိယာနှင့်အတူ)

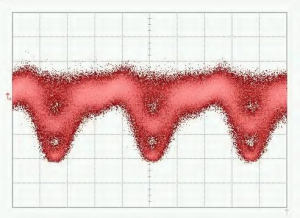

ပုံ ၃။ QPSK-မျက်လုံးပုံစံ
ပုံ ၅။ 16-QAM ကြယ်စုပုံစံ
ပုံ ၄။ QPSK Spectrum
ပုံ ၆။ 16-QAM ရောင်စဉ်
သတ်မှတ်ချက်များ
| ကန့်သတ်ချက် | မိနစ် | အမျိုးအစား | မက်စ် | ယူနစ် |
| ထိန်းချုပ်စွမ်းဆောင်ရည် | ||||
| I, Q လက်မောင်းများကို ထိန်းချုပ်ထားသည်Null (အနည်းဆုံး) သို့မဟုတ်အမြင့်ဆုံး (အမြင့်ဆုံး) အမှတ် | ||||
| မျိုးသုဉ်းခြင်းအချိုး | MER1 | 50 | dB | |
| P လက်မောင်းကို ထိန်းချုပ်ထားသည်Q+(ညာဘက် လေးထောင့်ကွက်) သို့မဟုတ်မေး-( ဘယ်ဘက် လေးထောင့်ကွက်) အမှတ် | ||||
| Quad မှာ တိကျမှု | −2 | +2 | ဘွဲ့2 | |
| တည်ငြိမ်အောင်ပြုလုပ်ချိန် | 15 | 20 | 25 | s |
| လျှပ်စစ် | ||||
| အပေါင်းပါဝါဗို့အား | +၁၄.၅ | +၁၅ | +၁၅.၅ | V |
| အပြုသဘောဆောင်သော ပါဝါလျှပ်စီးကြောင်း | 20 | 30 | mA | |
| အနုတ်လက္ခဏာပါဝါဗို့အား | -၁၅.၅ | -၁၅ | -၁၄.၅ | V |
| အနုတ်လက္ခဏာ ပါဝါ လျှပ်စီးကြောင်း | 8 | 15 | mA | |
| အထွက်ဗို့အားအပိုင်းအခြား | -၁၄.၅ | +၁၄.၅ | V | |
| ဒစ်သာ အမ်ပလီမိတက် | 1%Vπ | V | ||
| အလင်းပညာ | ||||
| အဝင်အလင်းပါဝါ3 | -၃၀ | -8 | dBm | |
| ထည့်သွင်းမှု လှိုင်းအလျား | ၁၁၀၀ | ၁၆၅၀ | nm | |
၁။ MER ဆိုသည်မှာ Modulator Extinction Ratio ကို ရည်ညွှန်းသည်။ ရရှိလာသော extinction ratio သည် modulator datasheet တွင် သတ်မှတ်ထားသော modulator ၏ extinction ratio ဖြစ်သည်။
၂။ ရွေးချယ်ထားသော bias point ရှိ optical power နှင့် input optical power မကိုက်ညီကြောင်း သတိပြုပါ။ bias voltage သည် −Vπ မှ +Vπ အတွင်းရှိသောအခါ modulator မှ controller သို့ export လုပ်နိုင်သည့် အမြင့်ဆုံး optical power ကို ရည်ညွှန်းပါသည်။
အသုံးပြုသူ မျက်နှာပြင်
ပုံ ၅။ တပ်ဆင်ခြင်း
| အဖွဲ့ | လည်ပတ်မှု | ရှင်းလင်းချက် |
| ပြန်လည်သတ်မှတ်ပါ | ဂျမ်ပါထည့်ပြီး ၁ စက္ကန့်အကြာတွင် ဆွဲထုတ်ပါ | ထိန်းချုပ်ကိရိယာကို ပြန်လည်သတ်မှတ်ပါ |
| ပါဝါ | ဘက်လိုက်မှု ထိန်းချုပ်ကိရိယာအတွက် ပါဝါအရင်းအမြစ် | V- သည် ပါဝါထောက်ပံ့မှု၏ အနုတ်လျှပ်ကူးပစ္စည်းကို ချိတ်ဆက်ပေးသည် |
| V+ သည် ပါဝါထောက်ပံ့မှု၏ အပေါင်းလျှပ်ကူးပစ္စည်းကို ချိတ်ဆက်ပေးသည် | ||
| အလယ်ပေါက်သည် မြေပြင်အီလက်ထရုတ်နှင့် ချိတ်ဆက်ထားသည် | ||
| ပိုလာ1 | PLRI: ဂျမ်ပါကို ထည့်သွင်းပါ သို့မဟုတ် ဆွဲထုတ်ပါ | ဂျမ်ပါမပါ - Null မုဒ်၊ ဂျမ်ပါပါ - Peak မုဒ် |
| PLRQ: ဂျမ်ပါကို ထည့်သွင်းပါ သို့မဟုတ် ဆွဲထုတ်ပါ | ဂျမ်ပါမပါ - Null မုဒ်၊ ဂျမ်ပါပါ - Peak မုဒ် | |
| PLRP: ဂျမ်ပါကို ထည့်သွင်းပါ သို့မဟုတ် ဆွဲထုတ်ပါ | ဂျမ်ပါမပါ - Q+ မုဒ်၊ ဂျမ်ပါပါက - Q- မုဒ် | |
| အယ်လ်အီးဒီ | အဆက်မပြတ်ဖွင့်ထားသည် | တည်ငြိမ်တဲ့အခြေအနေမှာ အလုပ်လုပ်နေတာ |
| ၀.၂ စက္ကန့်တိုင်း ဖွင့်-ပိတ် သို့မဟုတ် ပိတ်-ဖွင့် | ဒေတာကို စီမံဆောင်ရွက်ခြင်းနှင့် ထိန်းချုပ်သည့်နေရာ ရှာဖွေခြင်း | |
| ၁ စက္ကန့်တိုင်း ဖွင့်-ပိတ် သို့မဟုတ် ပိတ်-ဖွင့် | အဝင်အလင်းပါဝါ အလွန်အားနည်းနေသည် | |
| ၃ စက္ကန့်တိုင်း ဖွင့်/ပိတ် သို့မဟုတ် ပိတ်/ဖွင့် | အဝင်အလင်းပါဝါသည် အလွန်အားကောင်းသည် | |
| PD2 | ဖိုတိုဒိုင်အိုဒ်နှင့် ချိတ်ဆက်ပါ | PD port သည် photodiode ၏ Cathode ကို ဆက်သွယ်ပေးသည်။ |
| GND port က photodiode ရဲ့ Anode ကို ဆက်သွယ်ပေးပါတယ်။ | ||
| ဘက်လိုက်မှုဗို့အားများ | In, Ip: I လက်မောင်းအတွက် ဘက်လိုက်မှုဗို့အား | Ip: အပေါင်းဘက်၊ အဝင်: အနုတ်ဘက် သို့မဟုတ် မြေပြင် |
| Qn, Qp: Q လက်မောင်းအတွက် ဘက်လိုက်မှုဗို့အား | Qp: အပြုသဘောဘက်၊ Qn: အနုတ်ဘက် သို့မဟုတ် မြေပြင် | |
| Pn, Pp: P လက်မောင်းအတွက် ဘက်လိုက်ဗို့အား | Pp: အပြုသဘောဘက်၊ Pn: အနုတ်ဘက် သို့မဟုတ် မြေပြင် | |
| UART | UART မှတစ်ဆင့် ထိန်းချုပ်ကိရိယာကို လည်ပတ်ပါ | ၃.၃: ၃.၃ ဗို့အား ရည်ညွှန်းဗို့အား |
| GND: မြေပြင် | ||
| RX: ထိန်းချုပ်ကိရိယာ၏ လက်ခံရရှိမှု | ||
| TX: ထိန်းချုပ်ကိရိယာ၏ ထုတ်လွှင့်မှု |
၁။ Polar သည် စနစ် RF signal ပေါ်တွင် မူတည်သည်။ စနစ်တွင် RF signal မရှိသည့်အခါ polar သည် positive ဖြစ်သင့်သည်။ RF signal သည် အတိုင်းအတာတစ်ခုထက် ပိုများသောအခါ polar သည် positive မှ negative သို့ ပြောင်းလဲသွားလိမ့်မည်။ ဤအချိန်တွင် Null point နှင့် Peak point တို့သည် တစ်ခုနှင့်တစ်ခု အပြန်အလှန် ပြောင်းလဲလိမ့်မည်။ Q+ point နှင့် Q- point တို့သည်လည်း အပြန်အလှန် ပြောင်းလဲလိမ့်မည်။ Polar switch သည် အသုံးပြုသူအား polar ကို ပြောင်းလဲနိုင်စေသည်
လုပ်ဆောင်ချက်အမှတ်များကို မပြောင်းလဲဘဲ တိုက်ရိုက်လုပ်ဆောင်သည်။
2controller photodiode အသုံးပြုခြင်း သို့မဟုတ် modulator photodiode အသုံးပြုခြင်း နှစ်မျိုးအနက် ရွေးချယ်စရာတစ်ခုတည်းကိုသာ ရွေးချယ်ရမည်။ ဓာတ်ခွဲခန်းစမ်းသပ်မှုများအတွက် controller photodiode ကိုအသုံးပြုရန် အကြံပြုထားသည်မှာ အကြောင်းရင်းနှစ်ချက်ကြောင့်ဖြစ်သည်။ ပထမအချက်အနေဖြင့် controller photodiode သည် အရည်အသွေးများကို သေချာစေခဲ့သည်။ ဒုတိယအချက်အနေဖြင့် input light intensity ကို ချိန်ညှိရန် ပိုမိုလွယ်ကူသည်။ modulator ၏ internal photodiode ကိုအသုံးပြုပါက photodiode ၏ output current သည် input power နှင့် အချိုးကျကြောင်း သေချာပါစေ။
