Rof Electro-optic modulator 1550nm AM Series Intensity Modulator 40G
အင်္ဂါရပ်
* ထည့်သွင်းမှု ဆုံးရှုံးမှု နည်းပါးခြင်း
* မြင့်မားသော Bandwidth
* တစ်ဝက်လှိုင်းဗို့အားနည်း
* စိတ်ကြိုက်ရွေးချယ်မှု
လျှောက်လွှာ
⚫ ROF စနစ်များ
⚫ ကွမ်တမ်သော့ဖြန့်ဖြူးမှု
⚫ လေဆာ အာရုံခံစနစ်များ
⚫ ဘေးထွက် band မော်ဂျူးရှင်း
| ရော့ဖ်-AM စီးရီး | ရော့ဖ်-AM-07 | ရော့ဖ်-AM-08 | ရော့ဖ်-AM-၁၀ | ရော့ဖ်-AM-၁၃ | ရော့ဖ်-AM-၁၅ | |||
| လည်ပတ်မှု လှိုင်းအလျား | ၇၈၀ နာနိုမီတာ | ၈၅၀ နာနိုမီတာ | ၁၀၆၄ နာနိုမီတာ | ၁၃၁၀ နာနိုမီတာ | ၁၅၅၀ နာနိုမီတာ | |||
| လှိုင်းအလျား | ၁၀ GHz | ၁၀ GHz | 10/၂၀GHz | ၂.၅ GHz | 50GHz | ၁၀ GHz | ၂၀ GHz | ၄၀ GHz |
| ထည့်သွင်းမှု ဆုံးရှုံးမှု | ＜၅dB | ＜၅dB | ＜၅ ဒက်စီဘယ် | ＜၅ ဒက်စီဘယ် | ＜၄ ဒက်စီဘယ် | |||
| မျိုးသုဉ်းခြင်းအချိုး @DC | >2၀ ဒက်စီဘယ် | >2၀ ဒက်စီဘယ် | >2၀ ဒက်စီဘယ် | >2၀ ဒက်စီဘယ် | >2၀ ဒက်စီဘယ် | |||
| VΠ @RF (၁KHz) | <၃ဗို့ | <၃ဗို့ | ＜၄ဗို့ | <၃.၅ ဗို့ | ＜6V | <၅ဗို့ | ||
| VΠ @ဘက်လိုက်မှု | ＜၃.၅V | ＜၃.၅V | ＜၅ဗို့ | <၅ဗို့ | <၈ ဗို့ | <၇ ဗို့ | ||
မှာယူမှုအချက်အလက်
| ရော့ဖ် | AM | XX | XXG | XX | XX | XX |
| အမျိုးအစား： AM --- ပြင်းထန်မှု ထိန်းညှိကိရိယာ | လှိုင်းအလျား： ၀၇---၇၈၀nm ၁၀---၁၀၆၀ နာနိုမီတာ ၁၃---၁၃၁၀ နာနိုမီတာ ၁၅---၁၅၅၀ နာနိုမီတာ | လှိုင်းအလျား ၁၀ GHz ၂၀ GHz ၄၀ GHz ၅၀ GHz
| မော်နီတာ PD: PD --- PD နှင့်အတူ | အဝင်အထွက် ဖိုက်ဘာအမျိုးအစား： PP---PM/PM
| အလင်းဆိုင်ရာ ချိတ်ဆက်ကိရိယာ FA---FC/APC FP---FC/PC SP --- စိတ်ကြိုက်ပြင်ဆင်ခြင်း |
R-AM-၁၅-၄၀ ဂျီ
လှိုင်းအလျား 1550nm 40GHz ပြင်းထန်မှု မော်ဂျူလာတာ
| ကန့်သတ်ချက် | သင်္ကေတ | မိနစ် | အမျိုးအစား | မက်စ် | ယူနစ် | ||||
| အလင်းဆိုင်ရာ ကန့်သတ်ချက်များ | |||||||||
| လည်ပတ်မှု လှိုင်းအလျား | l | ၁၅၃၀ | ၁၅၅၀ | ၁၅၆၅ | nm | ||||
| ထည့်သွင်းမှုဆုံးရှုံးမှု | IL | 4 | 5 | dB | |||||
| အလင်းပြန်ဆုံးရှုံးမှု | အိုအာရ်အယ်လ် | -၄၅ | dB | ||||||
| DC @Switch မျိုးသုဉ်းမှုအချိုး | ER@DC | 20 | 23 | 45 | dB | ||||
| ပြောင်းလဲနေသော မျိုးသုဉ်းမှုအချိုး | DER | 13 | dB | ||||||
| အော့ပ်တစ်ဖိုက်ဘာ | ထည့်သွင်းမှုဆိပ်ကမ်း | ပန်ဒါ PM ဖူဂျီကူရာ SM | |||||||
| အထွက်ပေါက် | ပန်ဒါ PM ဖူဂျီကူရာ SM | ||||||||
| အလင်းကာဖိုက်ဘာ အင်တာဖေ့စ် | FC/PC၊ FC/APC သို့မဟုတ် အသုံးပြုသူမှ သတ်မှတ်ရန် | ||||||||
| လျှပ်စစ် ကန့်သတ်ချက်များ | |||||||||
| လည်ပတ်မှု bandwidth(-၃ ဒက်စီဘယ် | S21 | 28 | 30 | GHz | |||||
| တစ်ဝက်လှိုင်းဗို့အား Vpi | RF | @၅၀KHz |
| ၄.၅ | 5 | V | |||
| ဘက်လိုက်မှု | @ဘက်လိုက်မှု |
| 6 | 7 | V | ||||
| လျှပ်စစ်ပြန်ဆုံးရှုံးမှု | S11 | -၁၂ | -၁၀ | dB | |||||
| အဝင်အဝင် ခုခံအား | RF | ZRF | 50 | W | |||||
| ဘက်လိုက်မှု | Zဘက်လိုက်မှု | 1M | W | ||||||
| လျှပ်စစ်မျက်နှာပြင် | V(စ) | ||||||||
ကန့်သတ်ချက်အခြေအနေများ
| ကန့်သတ်ချက် | သင်္ကေတ | ယူနစ် | မိနစ် | အမျိုးအစား | မက်စ် |
| အဝင်အလင်းပါဝါ | Pထဲမှာ၊ မက်စ် | dBm | 20 | ||
| အဝင် RF ပါဝါ | dBm | 28 | |||
| ဘက်လိုက်မှုဗို့အား | ဗိုင်ယာစ် | V | -15 | 15 | |
| လည်ပတ်မှုအပူချိန် | ထိပ်တန်း | ℃ | -၁၀ | 60 | |
| သိုလှောင်မှုအပူချိန် | စမ်းသပ်မှု | ℃ | -၄၀ | 85 | |
| စိုထိုင်းဆ | RH | % | 5 | 90 |

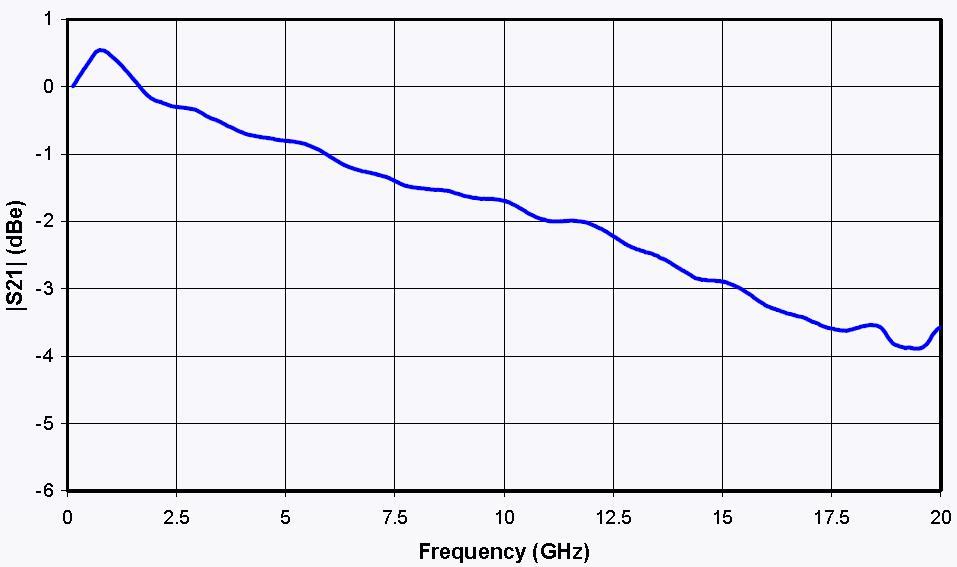

S21 ကွေးညွှတ်မှု
&S11 ကွေးညွှတ်မှု
S21 နှင့် s11 မျဉ်းကွေးများ
စက်ပိုင်းဆိုင်ရာပုံကြမ်း
| ဆိပ်ကမ်း | သင်္ကေတ | မှတ်ချက် |
| အတွင်း | အလင်းတန်းထည့်သွင်းပေါက် | PM ဖိုက်ဘာ (၁၂၅ မိုက်ခရိုမီတာ/၂၅၀ မိုက်ခရိုမီတာ) |
| ထွက် | အလင်းတန်း အထွက်ပေါက် | PM နှင့် SMF ရွေးချယ်မှု |
| RF | RF ထည့်သွင်းပေါက် | SMA(f) |
| ဘက်လိုက်မှု | ဘက်လိုက်မှုထိန်းချုပ်မှုဆိပ်ကမ်း | ၁,၂ ဘက်လိုက်မှု၊ ၃၄-N/C |
